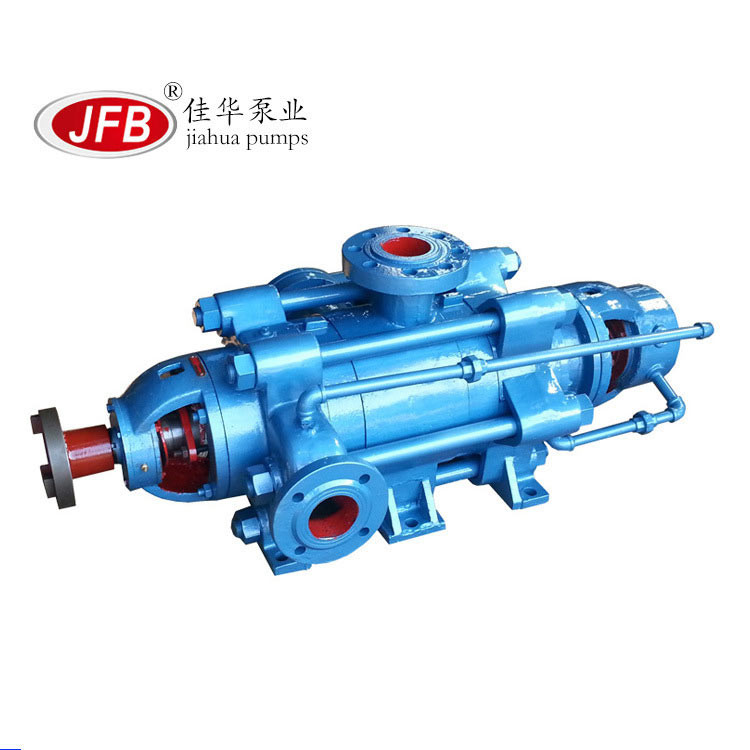

礦用自平衡多級離心水泵 280-43（P）x3礦用多級離心泵 工業泵

品牌：佳華泵業
型號：280-43（P）x3
材質：鑄鐵
性能： 耐腐蝕
用途：主要運用于礦山、工廠和城市、農田給排水
驅動方式：電動

訂購熱線：0731-83739482

D（P）、DF（P）、MD（P）、DY（P）、DG（P)自平衡多級離心泵

該系列泵主要運用于礦山、油田、鍋爐、農田、工廠和城市給排水。

該系列泵是我公司研發的節能新產品，是D、DF、MD、DY、DG型多級離心泵最好的替代品，在設計上避開了D、DF、MD、DY、DG型的平衡盤、平衡環裝置。平衡盤、平衡環容易磨損，不及時更換會損壞整個泵、甚至燒掉電機。新的設計使泵維護簡單多了，易損件也少了，成本大大降低了。而且還設計了獨有的節流、減壓裝置，泵的高效區寬、 汽蝕性能好，運行平穩，比普通多級泵的效率平均高出2~3%。

該系列高效節能自平衡多級離心泵，廠家直銷，歡迎廣大用戶來電咨詢訂購。

D（P）型：用于輸送不含固體顆粒，溫度低于80℃的清水或物理化學性質類似于清水的液體，主要運用于礦山、工廠和城市、農田給排水。

DF（P）型：采用了不銹鋼材質，用于輸送不含固體顆粒，溫度為-20℃～105℃的腐蝕性液體。用戶可根據輸送的介質的名稱、濃度、比重，使用溫度及泵的進口壓力合理選用泵的材質，密封形式，泵的結構，確定電機功率等。適用于礦山、工廠輸送含有腐蝕性的液體。

MD（P）型：采用了特殊的耐磨材質，用于輸送顆粒含量≦1.5%，顆粒≦1.3mm，溫度-20℃～80℃的中性礦井水及其他類似的污水，主要適用于礦山。

DY（P）型：采用機械密封形式和不銹鋼304材質，也可根據用戶要求選擇材質，用于輸送不含固體顆粒、溫度為-20℃～105℃。粘度小于120厘沲的油類和石油產品。主要適用于油田。

DG（JP）型：用于輸送清水或物理化學性質類似于清水的液體。輸送介質溫度為-20℃～150℃。適用于中、低壓鍋爐給水，也適用于工廠或城市高壓給排水。

該系列泵允許進口壓力不大于0.6MPa。

該型泵已通過國家煤安認證，具有礦用“MA”專用標志。

型號意義：

如D(DF、MD、DY)280-43x3（P）

P — 表示自平衡泵

D — 表示臥式多級清水離心泵

MD — 表示礦用耐磨臥式多級離心泵

DF — 表示礦用耐腐臥式多級離心泵

DY — 表示臥式多級離心油泵

280— 表示設計點流量為280m3/h

43 — 表示設計點單級揚程為43m

3 — 表示泵級數為3級

性能范圍：

D(P)、DF(P)、MD(P)、DY(P)型泵具有相同的性能參數和安裝尺寸

泵吸入、排出口徑200mm

流量Q=185m3/h

揚程H=129m

電機功率N=160KW

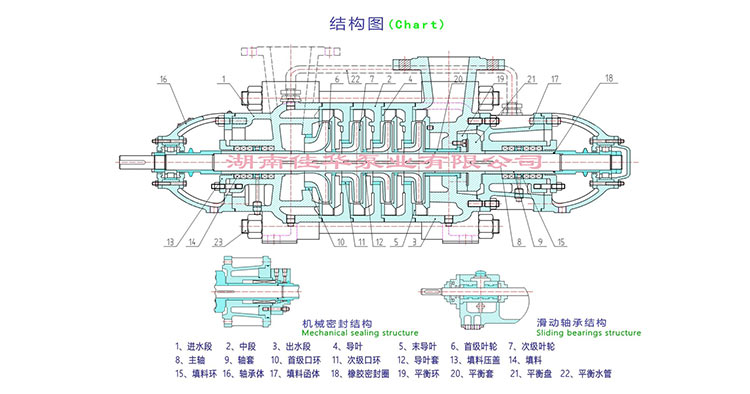

D(P)、DF(P)、MD(P)、DY(P)型泵系臥式自平衡型結構離心泵，按吸入形式分為單吸多級結構和雙吸多級結構。其吸入口在進水段上為水方 向， 吐出口在出水段上為垂直方向，用拉緊螺栓將泵的進水段、中段、出水段、次級進水段聯成一體，揚程高低可增加泵的級數（可根據用戶的需求吸入口為垂直方向）。

水泵的主要零件：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流減壓裝置、擋套、軸承體、過渡管等。

轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成，軸承采用的是“固-游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承。

泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成。

泵的進水段、中段、出水段之間的密封面均采用密封膠或“O”形密封圈，轉子部分和固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。

軸的密封形式有機械密封和填料密封兩種，泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷、或水潤滑的作用，在軸封處裝有可更換的軸套，以保護泵軸。

該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針?lè)较蛐D(zhuǎn)。

配套電機：

電機常歸配置為Y系列電機。對含有可燃易爆氣體的礦井下運行的泵，必須采用防爆電機并要求具有相應的防護等級和防爆標志。
