品牌 | 佳華泵業,其他 | 型號 | 100D16x(2-9) | 材質 | 鑄鋼 |
性能 | 耐磨 | 用途 | 適用于礦山、工廠、城市給水,其他 | 輸送介質 | 清水泵 |
泵軸位置 | 臥式 | 葉輪結構 | 封閉式葉輪 | 葉輪吸入方式 | 單吸式 |
流量 | 36-72(m3/h) | 葉輪數目 | 2-9 | 揚程 | 22-180(m) |
汽蝕余量 | 3.7-4.3(m) | 吸入口徑 | 100(mm) | 排出口徑 | 100(mm) |
級數 | 多級 | 規格 | 臺 | 結構形式 | 節段式 |
軸功率 | 5.94-29.4 |
|
|

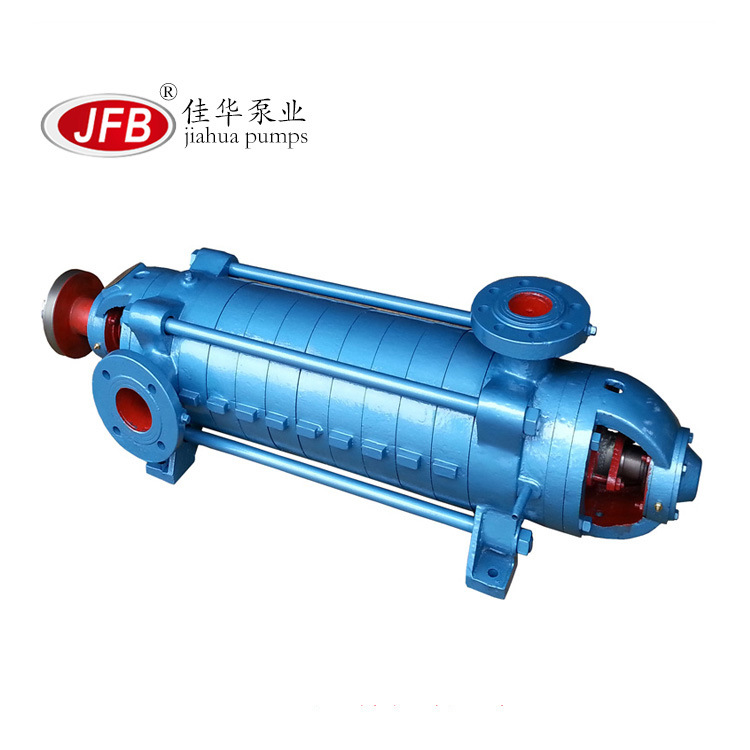

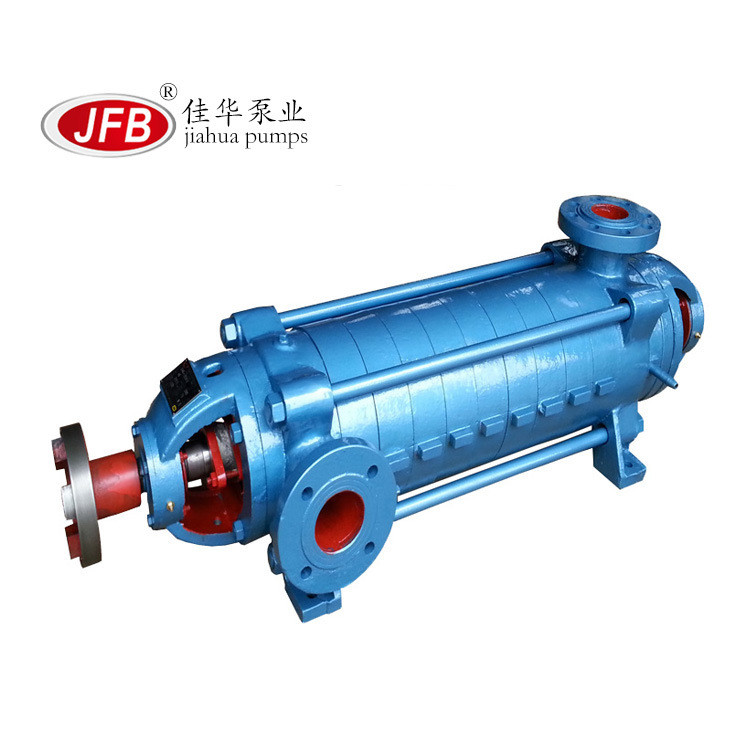

D型多級離心泵系列
該系列泵系臥式多級分段式離心泵,采用了國家推薦使用的高效節能產品的水力模型,具有效率高、性能范圍廣、運轉安全平穩、裝維修方便等優點。
該系列泵可供輸送固體顆粒含量≦1.5%,顆粒≦0.5mm,溫度在80℃以下的中性礦井水及類似的其他污水,泵允許的進口壓力不大于0.6MPa。適合于礦山、工廠和城市給排水工程之用。 該系列多級離心泵,廠家直銷,歡迎廣大用戶來電咨詢訂購。
型號意義:
如100D16X(2-9)
100— 表示泵吸入口直徑為100
D— 表示多級清水離心泵
16— 表示設計點流量為16m
2-9— 表示級數為2-9級
性能范圍:
泵吸入、排出口徑40~300m
流量Q=3.75~850m3/h
揚程H=19~816m

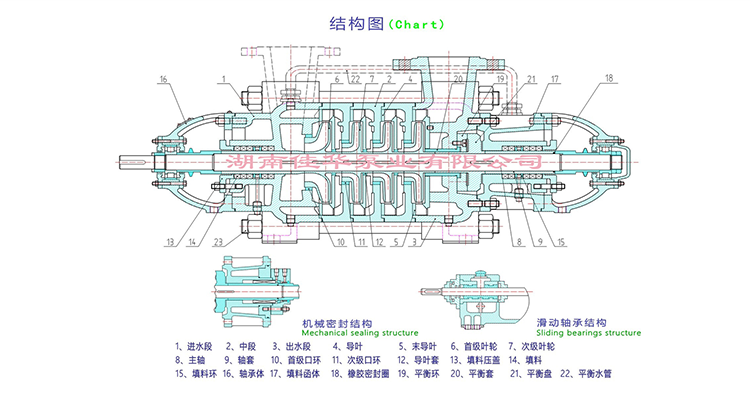

D型泵系臥式、單級、分段式多級離心泵,吸入口為水平方向,吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯結成一體,并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定,軸上零件通過平鍵和軸螺母堅固使之與軸聯為一體。整個轉子由兩端滾動軸承和滑動軸承支承。軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡,并且在泵端安裝有平衡盤磨損指示器,以監視平衡盤磨損情況。
泵的進水段、中段、出水段之間的密封面均采用密封膠或"O”形圈密封,轉子部分和固定部分之間裝有密封環和導葉套等進行密封,當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。
軸的密封形式有機械密封和填料密封兩種,泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷、或水潤滑的作用,在軸封處裝有可更換的軸套,以保護泵軸。
泵在運行中允許轉子在泵殼中軸向游動,該型泵一般采用滾動軸承、干油潤滑結構(D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構,也可采用滾動軸承、干油潤滑結構)。
該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看,泵為順時針方向旋轉。
配套電機:
電機常歸配置為Y系列電機。對含有可燃易爆氣體的礦井下運行的泵,必須采用防爆電機并要求具有相應的防護等級和防爆標志。
